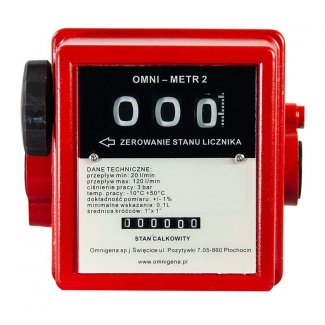

PRZEPŁYWOMIERZ OMNIMETR2 licznik oleju napędowego opałowego

Przepływomierz OMNIMETR 2 ‑ przeznaczony jest do mierzenia przepływu oleju napędowego, opałowego, itp. Przepływomierz nie może być wykorzystywany do mierzenia przepływu cieczy o charakterze wybuchowym lub żrącym.

ZASTOSOWANIE:

Przepływomierz może być wykorzystywany w układzie grawitacyjnym oraz w układzie z przepływem wymuszonym pompą ręczną lub elektryczną.

W przypadku zastosowania pomp wytwarzających ciśnienie, w części ssącej powinien być zastosowany tzw. „bypass” czyli awaryjny powrót tłoczonego medium do zbiornika, z którego jest pompowane.

Przed przystąpieniem do pomiaru należy wyzerować wskazania licznika częściowego. Dokonujemy tego poprzez obrót pokrętłem oznaczonym na zdjęciu literą A. Zerowanie następuje poprzez obrót pokrętłem w kierunku powodującym obracanie się cyfr. Wskazańlicznika całkowitego nie można wyzerować.

Odradzamy użycie przepływomierza w miejscach narażonych na bezpośrednie działanie słońca gdzie temp. może przekroczyć max. dozwoloną (+50oC).

Aby zapewnić długą, bezawaryjną eksploatację przepływomierza należy zastosować przed miernikiem filtr.

DANE TECHNICZNE: Mechanizm : wirujący dysk Zakres przepływu: 20‑120 l/min Zakres ciśnień roboczych: 0,1‑3,5 bar Zakres temperatury otoczenia, w którym miernik może funkcjonować: 10, +50oC Opór przepływu mierzony przy przepływie 80l/min oleju napędowego: 0,3 bar Dokładność pomiaru przy wyskalowaniu: +/‑ 1% Zakres pomiaru na liczniku częściowym (większy): do 999 L Zakres pomiaru na liczniku całkowitym (mniejszy): do 999999 L Minimalne wskazania: 0,1 L Średnia króćców: 1” x 1” Waga: 2 kg
